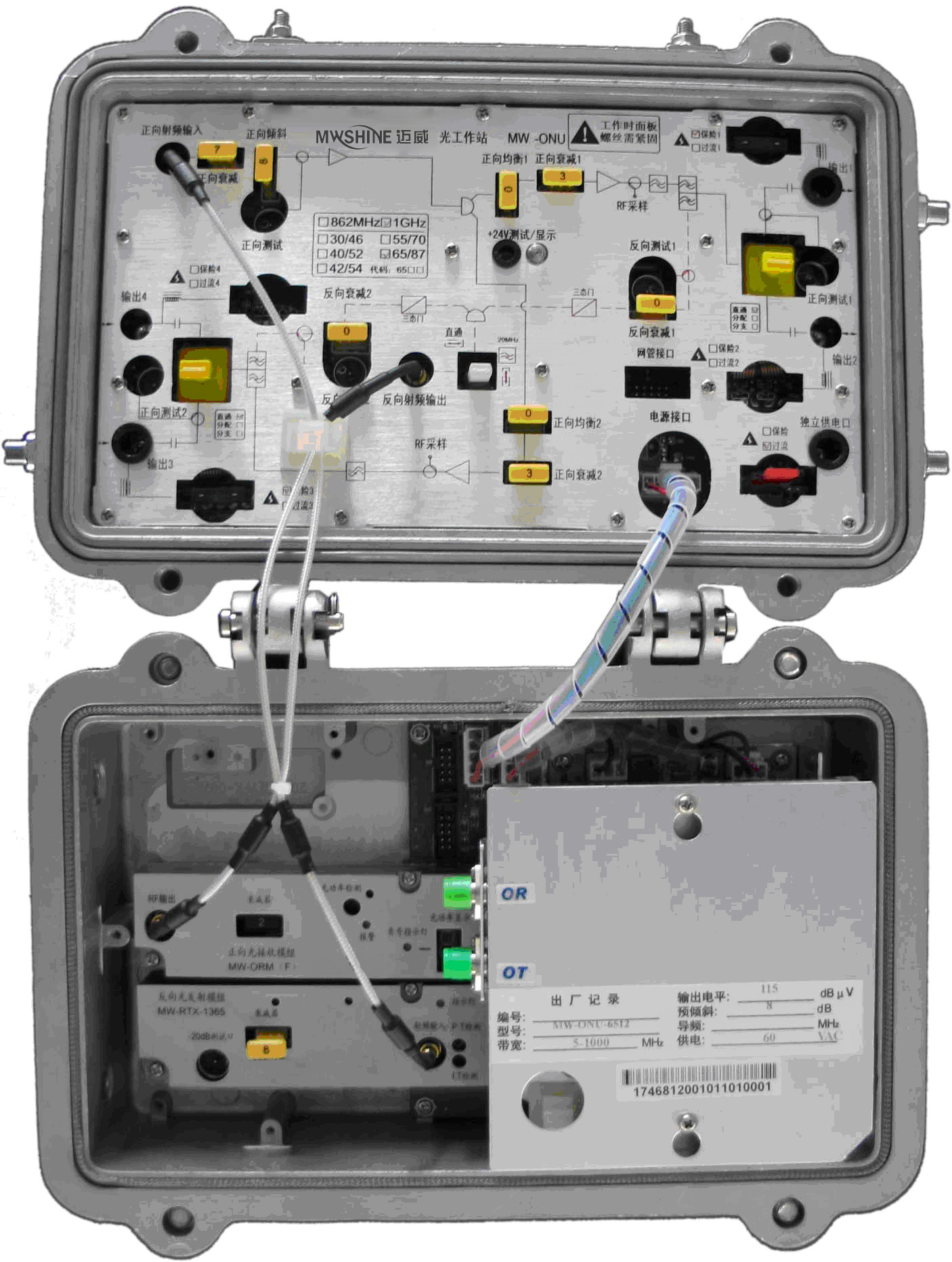

MW-ONU-6512/4双向四端口光工作站

MW-ONU-6512/4标准级光工作站是为了适应现代双向HFC宽带传输网络的需要而设计的。下行通道将光信号转换为射频信号进行传输,上行通道将回传电信号转换为光信号进行传输。MW-ONU标准级光工作站标准配置为四路双向输出,其标准配置的输出电平108dBV(0dBm光功率输入)。具有光AGC与网管功能,可根据网络的实际情况将光站配置为二路、三路、四路双向输出。 工作电压为交流60V和220V两种供电方式。60V供电机型适宜集中供电,设有独立供电口及各个端口都可以向外馈电,交流工作电压35V~90VAC。MW-ONU标准级光工作站可设置为单向工作和双向两种工作方式。 MW-ONU标准级光工作站,外壳采用防水铸铝外壳,适用于野外工作。各种选件和配件可满足您的多种不同功能需求。

资料下载
特点

l  5-1002MHz的双向平台设计;

l  插件式双向滤波器,多种频率分割点可选,即插即用;

l  均衡、倾斜的调节均采用固定衰减器方式实现,方便用户使用;

l  手动增益控制,增益1dB步进调整;

l  进口接收模块配合进口放大模块,指标高、可靠性好;

l  四路高电平输出,提高下行覆盖能力;

l  插件式光接收、回传光发射组件,方便实现网络升级;

l  上行输入口具备输入衰减插件和测试口,便于在线测试和维护;

l  下行测试口-20dB均采用定向耦合器的方式,确保精度;

l  设有光功率监测及报警指示;

l  具有光AGC与电AGC功能;

l  采用高效开关电源,电压适应范围宽;

l  上行通道三态门控制,改善对回传噪声的抑制;

l  配备网络管理接口,实现全面的状态监测管理;
