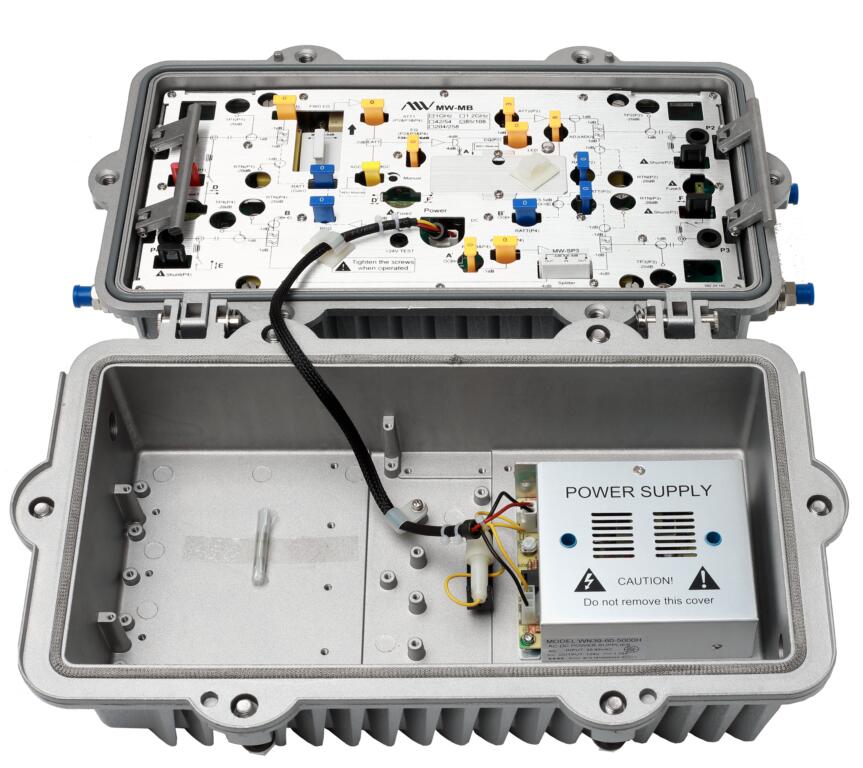

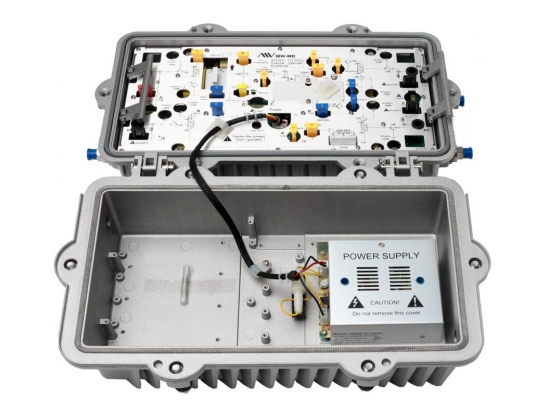

内胆放大器MW-MB 1.2G

该双向宽带放大器工作平台适用于HFC网络,在HFC网络中它位于光节点之后,实现正向射频信号的延长传输及反向网络信号的双向传送。在传统的同轴电缆网络中作为主干线放大器使用,符合当今宽带网络中不同需要,在需要系统升级时,可更换功能部件实现。 本双向放大器正向通道采用两级放大:前级和后级推挽放大,采用砷化镓模块保证了良好的非线性指针。多种工作增益供选择,产品具有两种输出电平控制方式供选择:手动控制和AGC。二路平衡独立放大输出或三路输出,具有广泛的适用性,采用集中供电(AC60V)高效开关电源。 本产品插入附件采用模块化设计,配有各种功能选件,用户可根据需要对产品进行灵活的配置来满足多种网络的需求

特点
1、1.2GHz的工作平台设计;
2、频率范围:
      正向:54/87/105~1.2GHz
      反向:5~42/65/85MHz
3、顺向平衡式输出设计,反向单模块设计;
4、手动控制、AGC两种输出电平控制方式可选;
5、GaAs功率倍增放大技术保证了良好的非线性指针;
6、超载保护20A,短路保护最大耐电流25A;
7、整机采用模块化设计及其他功能插件均模块化设计;
8、 高电平输出;
9、输入、输出采用接线柱的接线方式,可驳接各种规格的电缆;
10、~35V-90V开关电源;
11、RF内模可旋转180度安装。
