技术规范

模块

特性

详细功能描述

备注

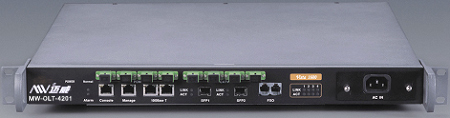

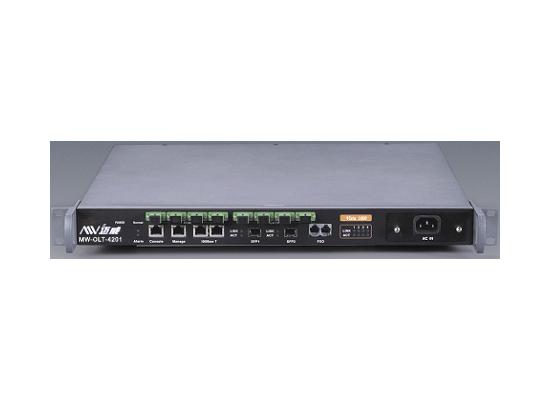

设备接口

2路固定10/100/1000M以太网电接口，2路1.25Gbps SFP光模块扩展插槽

满足1000BASE-T所有特性

l         支持10/100/1000全双工半双工

l         支持流控

l         支持自动协商

l         支持LINK/ACT LED指示

4个PON插槽

满足802.3ah标准协议

1路串口

接口满足RS232标准规范

用于设备调试，不开放给用户

1路100M以太网管理口

接口满足100BASE-TX规范

用于与上级管理设备连接

设备参数

最大功耗

300w

尺寸大小

440mm (W) x 385mm (D) x 43.6mm (H)

重量

3.2kg

电源

AC 220V

l         输入电压范围90～264V

l         输入频率范围47～63Hz

交换带宽

背板交换带宽

16G

帧转发速率

32.808MPPS

网管方式

SNMP

采用标准SNMP V2协议，提供PC端图形化网管软件

CLI

可通过telnet协议远程登录设备，通过命令行对设备进行配置

系统管理与维护

配置保存

可以将系统所有设置参数保存到FLASH，调电或复位后不丢失。

IP地址配置

l         手动配置IP地址，子网掩码，网关

系统信息

l         设置系统名称

l         设置系统地理位置

系统名称与地理位置

PON管理

网络拓扑管理

PON下连接ONU的个数与信息

统计量管理

统计各PON CNI端口流量

ONU管理

带宽设置

可设置上行通道的优先级，最小保证带宽和最大努力带宽，以及下行通道的最大带宽

标识信息

可获取ONU的OLT ID，LLID，ONU ID，MAC地址，OAM版本，RTT（测距）以及地理信息位置等多种信息

ONU授权设置

可授权ONU是否入网

统计量管理

统计ONU的UNI端口数据流量

端口管理

管理ONU各以太网端口状态

二层传输协议

IGMP SNOOPING

支持IGMPv1，v2协议report、query和leave报文的窥探

端口隔离

基于802.3ah标准协议的底层物理通道的ONU端口隔离

VLAN功能

支持VLAN透传，VLAN service和VLAN堆叠多种VLAN方式
