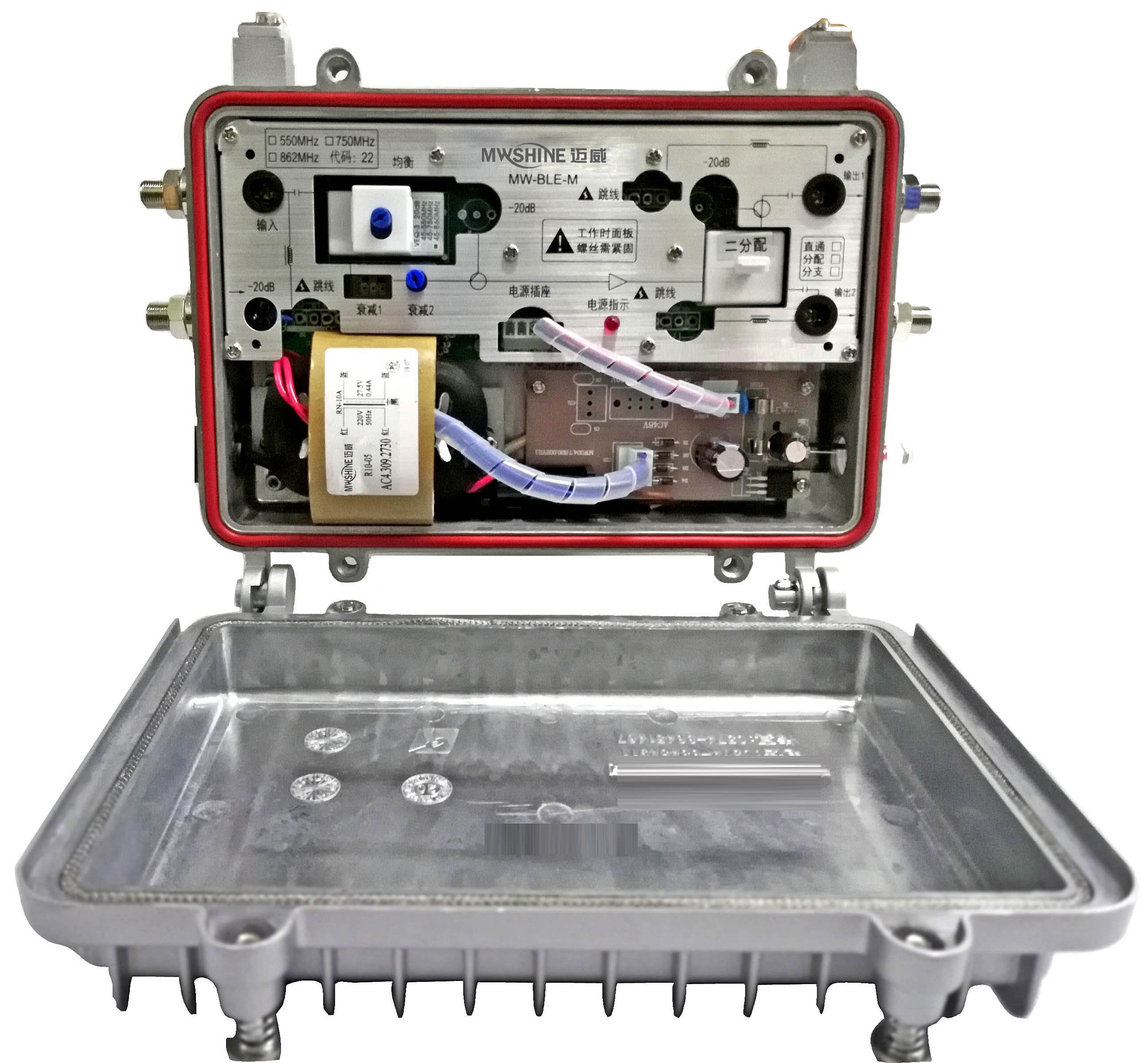

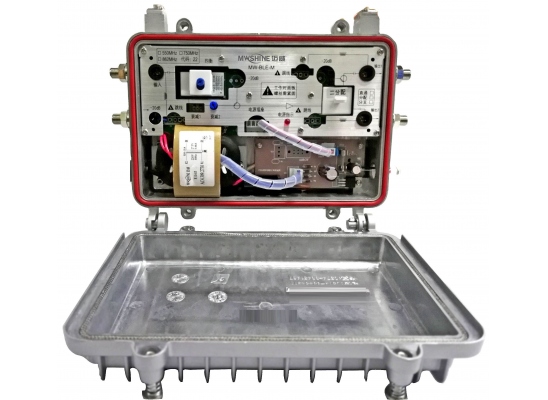

MW-BLE-M22型单向干线（分配）放大器为45-1000MHz平台，30dB工作增益、输出为单路、分支或分配三种方式可选。采用高性能线性变压器，电压适应范围宽。本产品不仅适用于HFC网络，也适用于传统的同轴电缆网络。
|
1.45~1000MHz平台设计 2.正向通路采用单级推挽模块放大 3.单路、两路分配或分支三种输出方式可选 4.-20dB定向耦合测试方式 5.60V(35V~90V)或220V(100V~265V)交流供电 6.最大8安培过流 7.可再线升级为862MHz |
|
编号 |
项目 |
单向 |
备注 |
|
1 |
频率范围(MHz) |
45-860/1000 |
|
|
2 |
平坦度(dB) |
±0.75 |
|
|
3 |
反射损耗(dB) |
³16 |
|
|
4 |
标称增益(dB) |
30 |
单路输出 |
|
5 |
最小满增益(dB) |
³30 |
单路输出 |
|
6 |
均衡量(dB) |
3～21 |
1.5dB步进（或为连续可调方式） |
|
7 |
噪声系数(dB) |
<10 |
|
|
8 |
监测口电平(dB) |
-20 |
|
|
9 |
监测口频响(dB) |
±1 |
|
|
10 |
直流工作电压(V) |
+24 |
|
|
11 |
信号交流声比(dB) |
³66 |
|
|
12 |
交流电流(A/AC) |
8 |
最大过电电流（～60V供电） |
|
13 |
电平调节范围(dB) |
0～20 |
连续可调 |
|
14 |
连接方式 |
—5连接头 |
可使用24牙贯通头 |
|
15 |
输入、出阻抗（W） |
75 |
|
|
16 |
C/CSO(dB) |
³62 |
59路PAL制、42dBmV平坦输出 |
|
17 |
C/CTB(dB) |
³60 |
59路PAL制、42dBmV平坦输出 |
|
18 |
环境温度（°C） |
-30°C———+60°C |
|
|
19 |
设备尺寸（mm） |
270长×205宽×90高mm |
|
|
20 |
设备重量（kg） |
最大2kg |
|
